图像修补

视频讲解如下：

在本章节中给大家演示如何使用Inpaint进行图像修补，当前代码同样是在毛星云的代码基础上进行扩展优化的。

当前系列所有demo下载地址：

https://github.com/GaoRenBao/OpenCv4-Demo

不同编程语言对应的OpenCv版本以及开发环境信息如下：

首先呢，我们需要准备一张测试图片。（不想下载工程的童鞋，可直接复制下面的图片和代码）

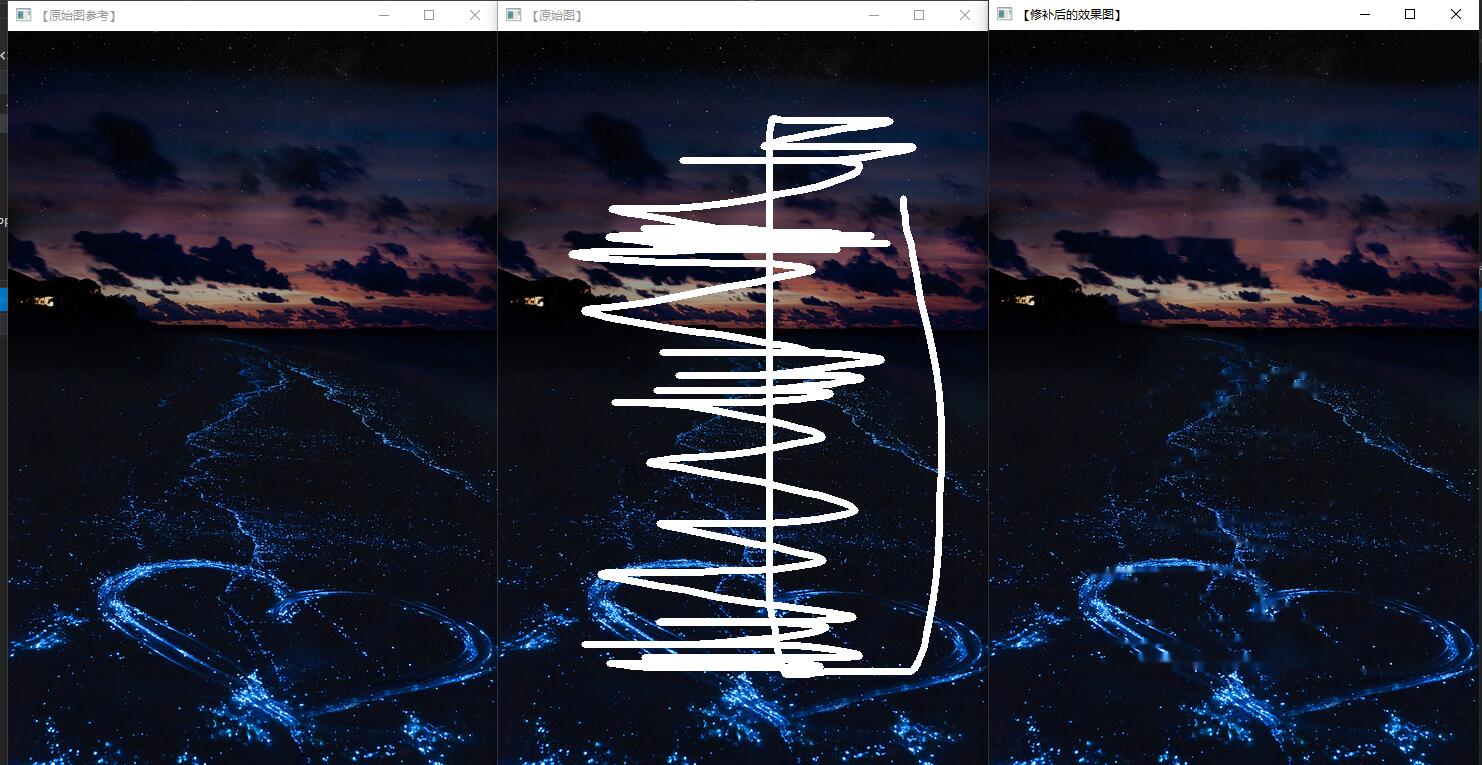

C#、C++、Python三种版本的效果其实是一样的，我这里就拿C++版本的做个演示，演示效果如下。

其中左边是原图，中间是带有缺陷的图片，右边是修补后的图片。

C#版本代码如下：

C#版本需要安装“OpenCvSharp4”、“OpenCvSharp4.runtime.win”两个库才行。不然会报错。

如果需要使用“ BitmapConverter.ToBitmap”操作，则需要追加安装“OpenCvSharp4.Extensions”库。

OpenCv3版本的SetMouseCallback操作请参考：/Course?id=4743192000049

using OpenCvSharp;
using System;

namespace demo
{
    internal class Program
    {
        public static string WINDOW_NAME0 = "【原始图参考】"; //为窗口标题定义的宏
        public static string WINDOW_NAME1 = "【原始图】"; //为窗口标题定义的宏
        public static string WINDOW_NAME2 = "【修补后的效果图】"; //为窗口标题定义的宏

        public static Mat srcImage = new Mat();
        public static Mat srcImage0 = new Mat();
        public static Mat srcImage1 = new Mat();
        public static Mat inpaintMask = new Mat();
        public static Point previousPoint = new Point(-1, -1);

        public static void on_Mouse(MouseEventTypes @event, int x, int y, MouseEventFlags flags, IntPtr userData)
        {
            //处理鼠标左键相关消息
            if (@event == MouseEventTypes.LButtonUp || ((int)flags & (int)MouseEventFlags.LButton) == 0)
                previousPoint = new Point(-1, -1);
            else if (@event == MouseEventTypes.LButtonDown)
                previousPoint = new Point(x, y);

            //鼠标左键按下并移动，绘制出白色线条
            else if (@event == MouseEventTypes.MouseMove && ((int)flags & (int)MouseEventFlags.LButton) > 0)
            {
                Point pt = new Point(x, y);
                if (previousPoint.X < 0)
                    previousPoint = pt;

                Cv2.Line(inpaintMask, previousPoint, pt, new Scalar(255, 255, 255), 5, LineTypes.Link8, 0);
                Cv2.Line(srcImage1, previousPoint, pt, new Scalar(255, 255, 255), 5, LineTypes.Link8, 0);
                previousPoint = pt;
                Cv2.ImShow(WINDOW_NAME1, srcImage1);
            }
        }

        static void Main(string[] args)
        {
            // 载入原图
            srcImage = Cv2.ImRead("../../../images/Astral2.jpg");
            if (srcImage.Empty())
            {
                Console.WriteLine("Could not open or find the image!");
                return;
            }
            srcImage.CopyTo(srcImage0);
            srcImage.CopyTo(srcImage1);
            inpaintMask = new Mat(srcImage1.Size(), MatType.CV_8U);

            //显示原始图参考
            Cv2.ImShow(WINDOW_NAME0, srcImage0);
            //显示原始图
            Cv2.ImShow(WINDOW_NAME1, srcImage1);
            // 设置鼠标回调消息
            Cv2.SetMouseCallback(WINDOW_NAME1, new MouseCallback(on_Mouse));

            RNG rng = new RNG(12345);
            while (true)
            {
                //获取键值
                int c = Cv2.WaitKey(0);

                //按键键值为2时，恢复源图
                if ((char)c == '2')
                {
                    inpaintMask = new Mat(inpaintMask.Size(), inpaintMask.Type());
                    srcImage.CopyTo(srcImage1);
                    Cv2.ImShow(WINDOW_NAME1, srcImage1);
                }

                //若检测到按键值为1或者空格，则进行处理
                if ((char)c == '1' || (char)c == ' ')
                {
                    Mat inpaintedImage = new Mat();
                    Cv2.Inpaint(srcImage1, inpaintMask, inpaintedImage, 3, InpaintMethod.Telea);
                    Cv2.ImShow(WINDOW_NAME2, inpaintedImage);
                    inpaintedImage.Dispose();
                }
            }
        }
    }
}

C++版本代码如下：

#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgproc/imgproc.hpp"
#include "opencv2/photo/photo.hpp"
#include <iostream>
using namespace cv;
using namespace std;

#define WINDOW_NAME0 "【原始图参考】"        //为窗口标题定义的宏
#define WINDOW_NAME1 "【原始图】"        //为窗口标题定义的宏
#define WINDOW_NAME2 "【修补后的效果图】"        //为窗口标题定义的宏

Mat srcImage0, srcImage1, inpaintMask;
Point previousPoint(-1, -1);//原来的点坐标

static void ShowHelpText()
{
    //输出一些帮助信息
    printf("\n\n\n\t欢迎来到【图像修复】示例程序~\n");
    printf("\n\t请在进行图像修复操作之前，在【原始图】窗口中进行适量的绘制"
        "\n\n\t按键操作说明: \n\n"
        "\t\t【鼠标左键】-在图像上绘制白色线条\n\n"
        "\t\t键盘按键【ESC】- 退出程序\n\n"
        "\t\t键盘按键【1】或【SPACE】-进行图像修复操作 \n\n");
}

static void On_Mouse(int event, int x, int y, int flags, void*)
{
    //鼠标左键弹起消息
    if (event == EVENT_LBUTTONUP || !(flags & EVENT_FLAG_LBUTTON))
        previousPoint = Point(-1, -1);
    //鼠标左键按下消息
    else if (event == EVENT_LBUTTONDOWN)
        previousPoint = Point(x, y);
    //鼠标按下并移动，进行绘制
    else if (event == EVENT_MOUSEMOVE && (flags & EVENT_FLAG_LBUTTON))
    {
        Point pt(x, y);
        if (previousPoint.x < 0)
            previousPoint = pt;
        //绘制白色线条
        line(inpaintMask, previousPoint, pt, Scalar::all(255), 5, 8, 0);
        line(srcImage1, previousPoint, pt, Scalar::all(255), 5, 8, 0);
        previousPoint = pt;
        imshow(WINDOW_NAME1, srcImage1);
    }
}

int main(int argc, char** argv)
{
    //改变console字体颜色
    system("color 2F");

    //显示帮助文字
    ShowHelpText();

    //载入原始图并进行掩膜的初始化
    Mat srcImage = imread("../images/Astral2.jpg", -1);
    if (!srcImage.data)
    {
        printf("读取图片错误，请确定目录下是否有imread函数指定图片存在~！ \n");
        return false;
    }
    srcImage0 = srcImage.clone();
    srcImage1 = srcImage.clone();
    inpaintMask = Mat::zeros(srcImage1.size(), CV_8U);

    //显示原始图参考
    imshow(WINDOW_NAME0, srcImage0);
    //显示原始图
    imshow(WINDOW_NAME1, srcImage1);
    //设置鼠标回调消息
    setMouseCallback(WINDOW_NAME1, On_Mouse, 0);

    //轮询按键，根据不同的按键进行处理
    while (1)
    {
        //获取按键键值
        char c = (char)waitKey();

        //键值为ESC，程序退出
        if (c == 27)
            break;

        //键值为2，恢复成原始图像
        if (c == '2')
        {
            inpaintMask = Scalar::all(0);
            srcImage.copyTo(srcImage1);
            imshow(WINDOW_NAME1, srcImage1);
        }

        //键值为1或者空格，进行图像修补操作
        if (c == '1' || c == ' ')
        {
            Mat inpaintedImage;
            inpaint(srcImage1, inpaintMask, inpaintedImage, 3, INPAINT_TELEA);
            imshow(WINDOW_NAME2, inpaintedImage);
        }
    }
    return 0;
}

Python版本代码如下：

import cv2
import numpy as np

WINDOW_NAME0="WINDOW_NAME0"
WINDOW_NAME1="WINDOW_NAME1"
WINDOW_NAME2="WINDOW_NAME2"

previousPoint = (-1,-1)

def onMouse(event, x, y, flags, param):
    global srcImage1,inpaintMask,previousPoint

    # 处理鼠标左键相关消息
    if event == cv2.EVENT_LBUTTONUP or flags & cv2.EVENT_FLAG_LBUTTON <= 0:
        previousPoint = (-1, -1)
    elif event == cv2.EVENT_LBUTTONDOWN:
        previousPoint = (x, y)

    # 鼠标左键按下并移动，绘制出白色线条
    elif event == cv2.EVENT_MOUSEMOVE or flags & cv2.EVENT_FLAG_LBUTTON > 0:
        pt = (x,y)
        if previousPoint[0] < 0:
            previousPoint = pt
        cv2.line(inpaintMask, previousPoint, pt, (255, 255, 255), 5, 8, 0)
        cv2.line(srcImage1, previousPoint, pt, (255, 255, 255), 5, 8, 0)
        previousPoint = pt
        cv2.imshow(WINDOW_NAME1, srcImage1)

# 载入原图
srcImage=cv2.imread('../images/Astral2.jpg')
srcImage0=srcImage.copy()
srcImage1=srcImage.copy()
inpaintMask = np.zeros((srcImage1.shape[0], srcImage1.shape[1], 3), np.uint8)
inpaintMask = cv2.cvtColor(inpaintMask, cv2.COLOR_BGR2GRAY)

# 显示原始图参考
cv2.imshow(WINDOW_NAME0, srcImage0);
# 显示原始图
cv2.imshow(WINDOW_NAME1, srcImage1);
# 设置鼠标回调函数
cv2.setMouseCallback("WINDOW_NAME1", onMouse)

# 轮询按键，进行处理
while True:
    c = cv2.waitKey(0)

    # 若按键键值为ESC时，退出
    if c == 27:
        break

    # 键值为2，恢复成原始图像
    if c == 50:
        inpaintMask = np.zeros((srcImage1.shape[0], srcImage1.shape[1], 3), np.uint8)
        inpaintMask = cv2.cvtColor(inpaintMask, cv2.COLOR_BGR2GRAY)
        srcImage1 = srcImage.copy()
        cv2.imshow(WINDOW_NAME1, srcImage1)

    # 键值为1或者空格，进行图像修补操作
    if c == 49 or c == 32:
        inpaintedImage = cv2.inpaint(srcImage1, inpaintMask, 3, cv2.INPAINT_TELEA)
        cv2.imshow(WINDOW_NAME2, inpaintedImage)
