Grid网格布局 - (六)

       Grid顾名思义就是“网格”，以表格形式布局元素，对于整个面板上的元素进行布局，它的子控件被放在一个一个事先定义好的小格子里面，整齐配列。 Grid和其他各个Panel比较起来，功能最多也最为复杂。要使用Grid，首先要向RowDefinitions和ColumnDefinitions属性中添加一定数量的RowDefinitions和 ColumnDefinitions元素，从而定义行数和列数。而放置在Grid面板中的控件元素都必须显示采用Row和Column附加属性定义其放置所在的行和列，这两个属性的值都是从0开始的索引数，如果没有显式设置任何行或列，Grid将会隐式地将控件加入在第0行第0列。由于Grid的组成并非简单的添加属性标记来区分行列，这也使得用户在实际应用中可以具体到某一单 元格中，所以布局起来就很精细了。 列宽和行高，分别可以在ColumnDefinition、RowDefinition里面指定Width、Height的值。

       Grid的单元格可以是空的，一个单元格中可以有多个元素，而在单元格中元素是根据它们的Z顺序一个接着一个呈现的。与Canvas一样，同一个单元格中 的子元素不会与其他元素交互布局，信息——它们仅仅是重叠而已。

       Grid面板将元素分割到不可见的行列网格中。尽管可以在一个单元格中放置多个元素（这时这些元素会相互重叠），但在每个单元格中只放置一个元素通常更合理。当然，在Grid单元格中的元素本身也可能是另一个容器，该容器组织它所包含的一组控件。

       注意：尽管Grid面板被设计成不可见的，但可将Grid.ShowGridLines属性设置为True，从而更清晰的观察Grid面板，方便调试，可以更准确地控制Grid面板如何选择列宽和行高。

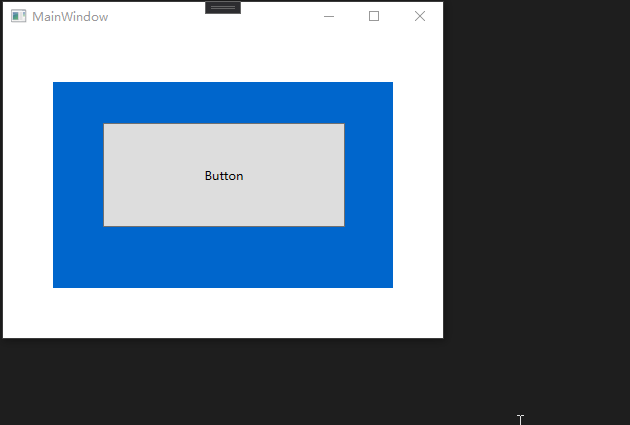

我们先来一个最基本的效果展示

演示代码如下：

<Window x:Class="WpfApp.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApp"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="800">
    <Grid Background="{DynamicResource {x:Static SystemColors.HotTrackBrushKey}}" Margin="50,50,50,50">
        <Button Content="Button" HorizontalAlignment="Left" Margin="50,41,0,0" VerticalAlignment="Top" Width="242" Height="104"/>
    </Grid>
</Window>

1、Grid的列宽与行高可采用固定、自动、按比例，三种方式定义

操作方式如下：

<Grid>
    <Grid.RowDefinitions>
        <RowDefinition Height="Auto"/>
        <RowDefinition Height="Auto" />
        <RowDefinition Height="*" />
        <RowDefinition Height="40" />
    </Grid.RowDefinitions>
    <Grid.ColumnDefinitions>
        <ColumnDefinition Width="Auto" />
        <ColumnDefinition Width="300" />
    </Grid.ColumnDefinitions>
</Grid>

注意：这里介绍一下Grid高度、宽度的几种定义方式：

第一种，固定长度——宽度不够，会裁剪，不好用。单位pixel。

第二种，自动长度——自动匹配列中最长元素的宽度。

第三种，比例长度——*表示占用剩余的全部宽度；两行都是*，将平分剩余宽度；像上面的一个2*，一个*，表示前者2/3宽度。

2、跨越多行和多列

<Rectangle Fill="Silver" Grid.Column="1" Grid.ColumnSpan="3"/>

Rectangle，画一个 矩形，然后使用Grid.ColumnSpan和Grid.RowSpan附加属性可以让相互间隔的行列合并，所以元素也可以跨越多个单元格。

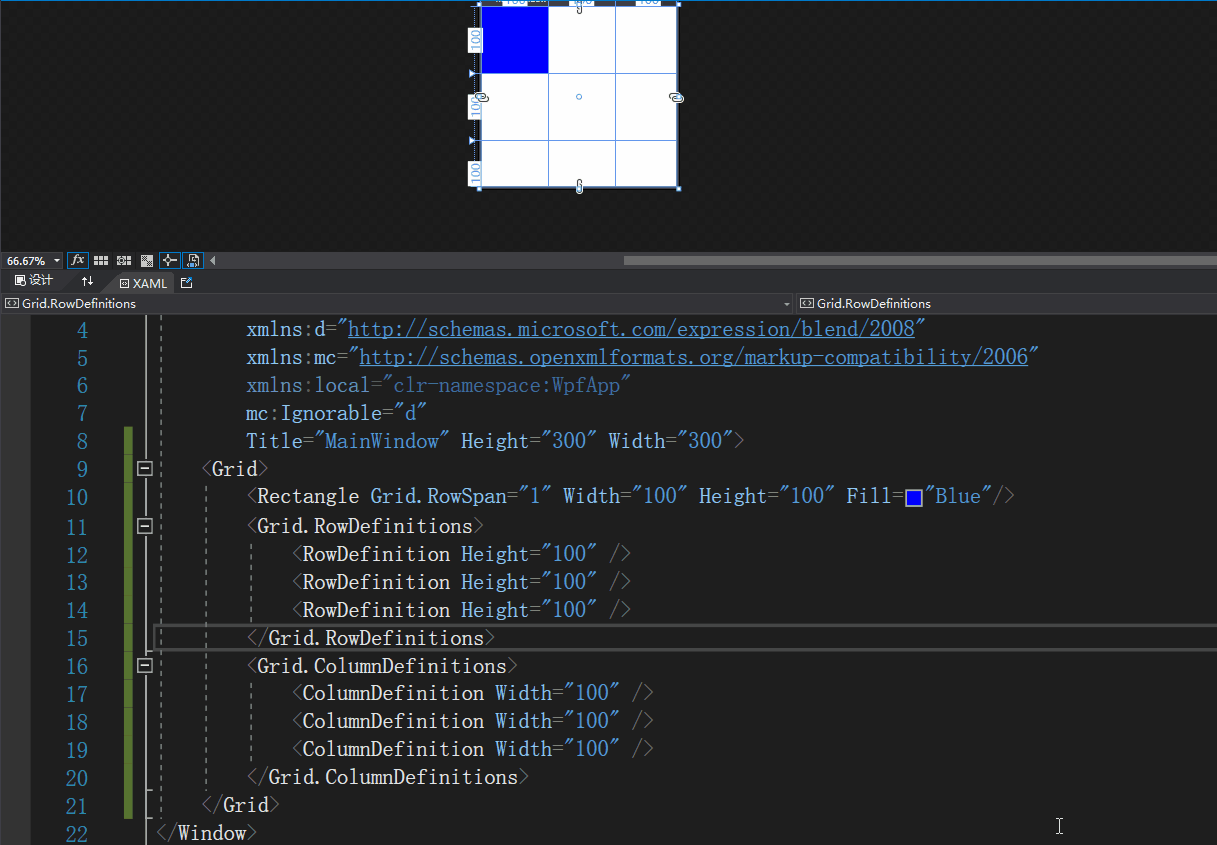

演示效果如下：

演示代码如下：

<Window x:Class="WpfApp.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApp"
        mc:Ignorable="d"
        Title="MainWindow" Height="300" Width="300">
    <Grid>
        <Rectangle Grid.ColumnSpan="1" Width="100" Height="100" Fill="Blue"/>
        <Grid.RowDefinitions>
            <RowDefinition Height="100" />
            <RowDefinition Height="100" />
            <RowDefinition Height="100" />
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="100" />
            <ColumnDefinition Width="100" />
            <ColumnDefinition Width="100" />
        </Grid.ColumnDefinitions>
    </Grid>
</Window>

还有一种是直接采用下面这种方式

<Rectangle Grid.Column="0" Width="100" Height="100" Fill="Blue"/>
<Rectangle Grid.Row="0" Width="100" Height="100" Fill="Blue"/>

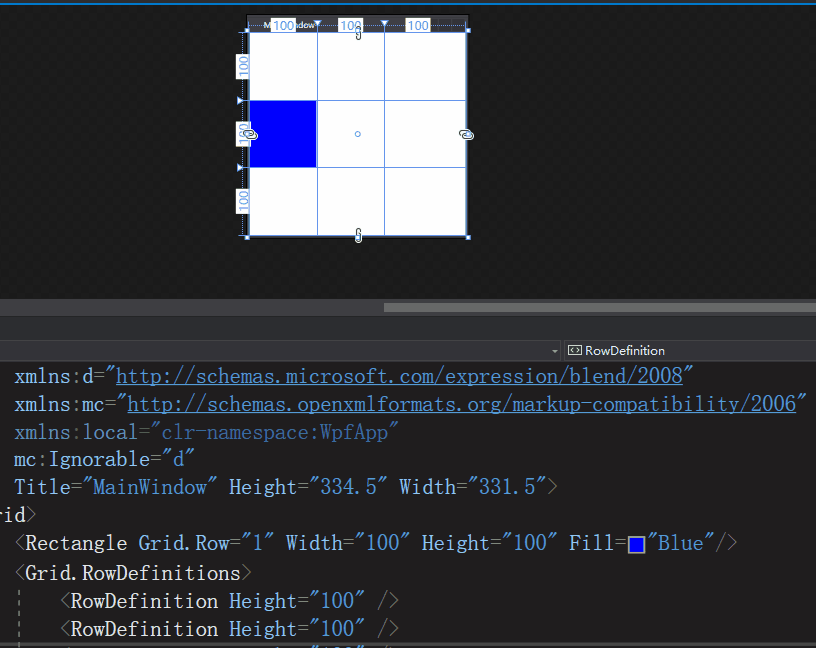

演示

3、使用GridSplitter分割窗口

<GridSplitter Height="6" VerticalAlignment="Stretch" HorizontalAlignment="Stretch"
         Grid.Row="2" Grid.Column="2"></GridSplitter>

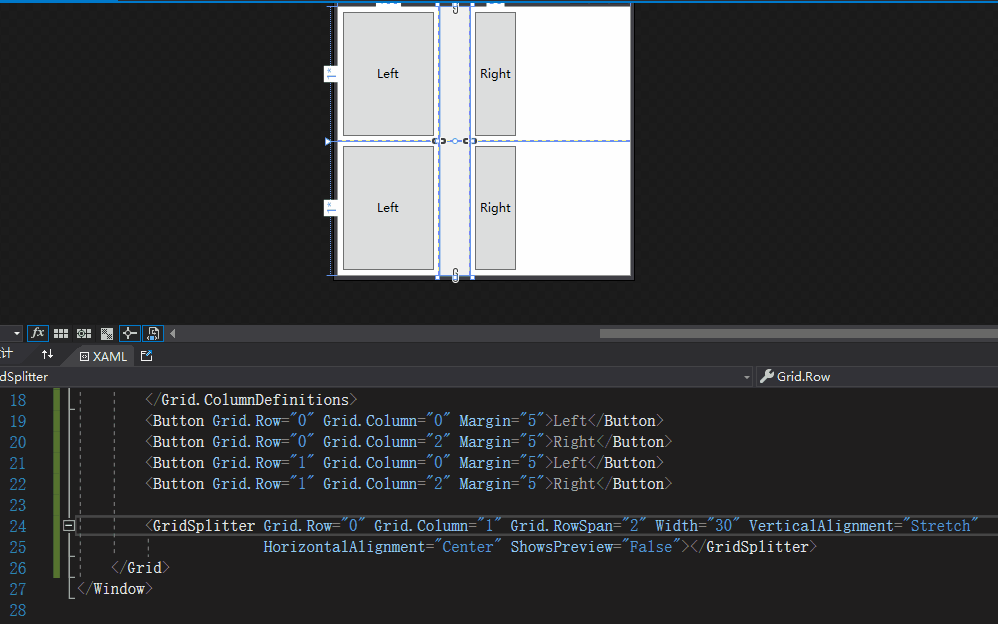

使用GridSplitter控件结合Grid控件实现类似于WinForm中SplitContainer的功能。演示代码如下：

<Grid ShowGridLines="True" Margin="0,0,0,1">
    <Grid.RowDefinitions>
        <RowDefinition ></RowDefinition>
        <RowDefinition ></RowDefinition>
    </Grid.RowDefinitions>
    <Grid.ColumnDefinitions>
        <ColumnDefinition Width="100"></ColumnDefinition>
        <ColumnDefinition Width="Auto"></ColumnDefinition>
        <ColumnDefinition Width="50"></ColumnDefinition>
    </Grid.ColumnDefinitions>
    <Button Grid.Row="0" Grid.Column="0" Margin="5">Left</Button>
    <Button Grid.Row="0" Grid.Column="2" Margin="5">Right</Button>
    <Button Grid.Row="1" Grid.Column="0" Margin="5">Left</Button>
    <Button Grid.Row="1" Grid.Column="2" Margin="5">Right</Button>

    <GridSplitter Grid.Row="0" Grid.Column="1" Grid.RowSpan="2" Width="30" VerticalAlignment="Stretch"
                  HorizontalAlignment="Center" ShowsPreview="False"></GridSplitter>
</Grid>

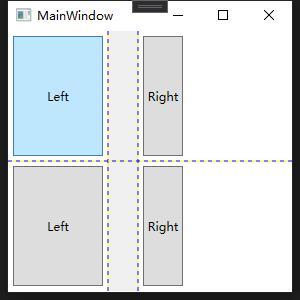

运行效果如下：

UniformGrid：均布网格

       UniformGrid 就是Grid的简化版，每个单元格的大小相同，不需要定义行列集合。每个单元格始终具有相同的大小，每个单元格只能容纳一个控件，将自动按照定义在其内部的元素个数，自动创建行列，并通常保持相同的行列数。UniformGrid 中没有Row 和Column 附加属性，也没有空白单元格。

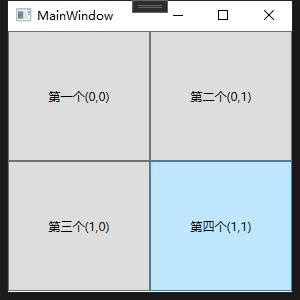

演示效果如下：

<Grid ShowGridLines="True" Margin="0,0,0,1">
        <UniformGrid Rows="2" Columns="2">
            <Button>第一个(0,0)</Button>
            <Button>第二个(0,1)</Button>
            <Button>第三个(1,0)</Button>
            <Button>第四个(1,1)</Button>
        </UniformGrid>
    </Grid>
